浪涌保護器安裝注意事項——六要點【易造防雷】
1、長線振蕩效應：IEC61643-12《低壓配電系統的電涌保護器-第12部分：選擇和使用導則》中的說明：振蕩現象對保護距離(某些國家叫分開距離)的影響，當用浪涌保護器保護特定設備或當位于總配電箱處的SPD不能對一些設備提供足夠保護時，浪涌保護器應安裝在盡可能靠近需要保護的設備處。
振蕩現象對保護距離的影響：當浪涌保護器被用來保護特定設備或當浪涌保護器裝在主配電盤上而不能為某些設備提供足夠的保護時，浪涌保護器應盡可能地靠近被保護設備。如果SPD和被保護設備之間的距離太長，設備端產生的振蕩電壓值普遍高至兩倍的Up，在一些情況下，甚至超過這個水平，因此盡管裝有浪涌保護器，振蕩現象仍能引起被保護設備失效。
GB18802.12第6.1.2：一般情況下，距離不到10m的震蕩可以被忽略。有時設備有內部保護元件（例如，ZnO壓敏電阻），這將顯著降低即使在長距離上的震蕩。在最后這種情況中需要注意避免出現SPD和設備內部保護元件的配合問題。
2、GB50343-2012）第5.4.3.8：電源線路在各個位置安裝時，浪涌保護器的鏈接導線應短直，其總長度不宜大于0.5m。有效保護水平Up/f應小于設備耐沖擊電壓額定值Uw 。如下圖所示：

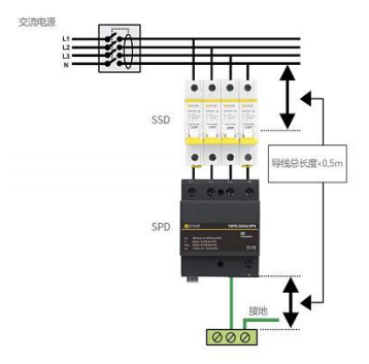

圖1：導線長度 ≤0.5m

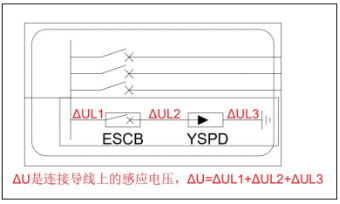

圖2：Up/f=ΔU+Up(spd)+Up(SSD）, Up/f＜Uw ,方能保證防雷有效。

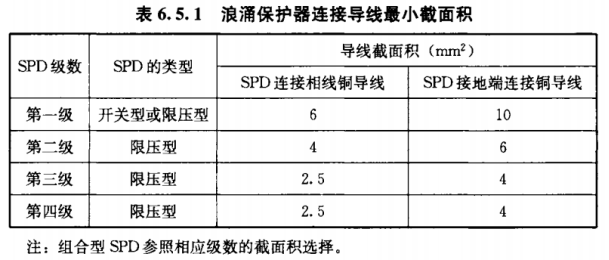

3、GB50343第6.5.1.3：浪涌保護器的連接導線最小截面積宜符合表 6.5.1的規定。

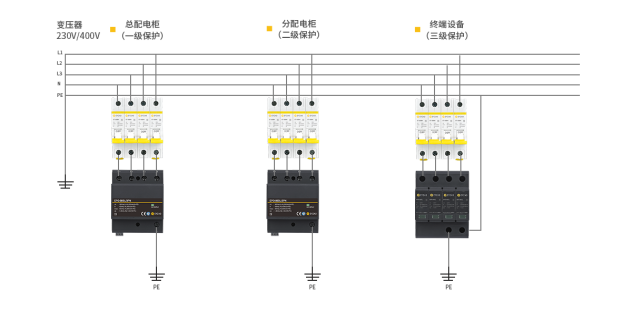

4、GB50343-2012第5.4.3.10：在一條線路上設置多級浪涌保護器時，應考慮他們之間的能量協調配合。第5.4.3.6規定：當電壓開關型浪涌保護器至限壓型浪涌保護器之間的線路長度小于10m，限壓型浪涌保護器之間的線路小于5m時，在兩級浪涌保護器之間應加裝退耦裝置。當浪涌保護器具有能量自動配合功能時，浪涌保護器之間的線路長度不受限制。
5、按被保護設備和位置選擇適當的SPD和SSD。
6、安全有效的接地、合理布線。
-End-
易造防雷浪涌保護器的主要優勢：
易造復合型防雷電源SPD專用浪涌保護器，20年設計壽命，一體式組合低壓電源防雷器小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封結構無外泄電弧，不起火。
易造三相、單相、混合型防雷浪涌模塊采用鏈式放電技術，實現了防雷SPD的能量自動協調功能，安裝時無需考慮兩級電源交流SPD間的距離，t1、一類、一級SPD防雷器可以直接安裝于t2、ii、二級防雷浪涌保護器后端，安裝更快捷！
易造國產優質浪涌保護器品牌廠家，外殼采用PA66高阻燃絕緣防護材料，符合UL94V-0 RoHS REACH認證，一體式復合型組合設計防震防潮耐高溫，易造低壓防雷電源專用防雷器、交流雷電雷擊電涌SPD模塊等浪涌保護器廣泛應用于家用、配電箱、配電柜、消防、光伏、通訊、設備、系統、機房、電網、加油站、變電所、工廠、小區、電梯、控制柜、工業、新能源、通訊、建筑、軌道交通、石油石化等多個領域。
杭州易造是國家高新技術企業、杭州市“雛鷹計劃”企業，通過了ISO9001、ISO14001、ISO45001、3C等質量管理體系認證,國內專業電源防雷設備生產廠家,擁有全套風電浪涌保護器生產制作技術。主要生產一體式、復合型、單相、三相、兩相、直流、混合型等款式,提供不同配電系統對一級浪涌保護器、二級浪涌保護器的1PN、2P、3P、3PN、4P等全系列電源防雷模塊，SPD通過了UL、CSA、TUV、CQC、CE等權威認證，1500+規格型號可選擇，滿足所有低壓設備的電涌防護要求。
