不同的接地方式，浪涌保護器怎么選型？-一看便知-易造防雷

發布時間:2024-02-08 瀏覽量：1294 作者：易造科技-小古

GB50054《低壓配電設計規范》：低壓配電系統有三種接地形式，即IT系統、TT系統、TN系統。

第一個字母表示電源端與地的關系

T：電源變壓器中性點直接接地。I：電源變壓器中性點不接地，或通過高阻抗接地。

第二個字母表示電氣裝置的外露可導電部分與地的關系

T：電氣裝置的外露可導電部分直接接地，此接地點在電氣上獨立于電源端的接地點。N：電氣裝置的外露可導電部分與電源端接地點有直接電氣連接。
后續字母描述中性線與保護線的關系：S ：中性線和保護線分開C ：那邊中性線和保護線合并（一條導線）

不同的接地方式

浪涌保護器怎么選型？

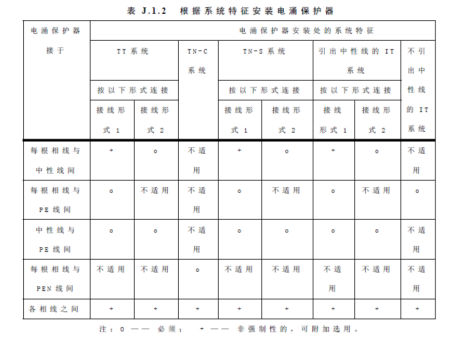

根據GB50057附錄J表J.1.2所示：

不同的接地方式，浪涌保護器怎么選型

其中接線形式1表示SPD安裝在RCD的負荷側，接線形式2代表SPD安裝在RCD的電源側。

TT系統：

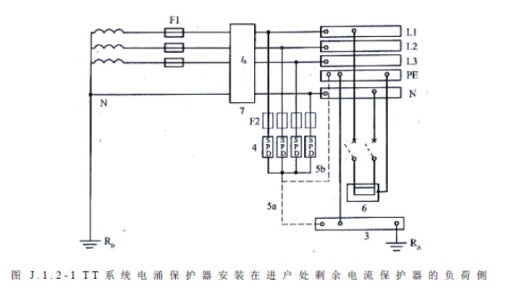

不同的接地方式，浪涌保護器怎么選型

如圖所示：TT系統SPD安裝在RCD的負荷側時，使用4P接線模式，實現了L線與PE線、N線與PE線之間的共模保護。

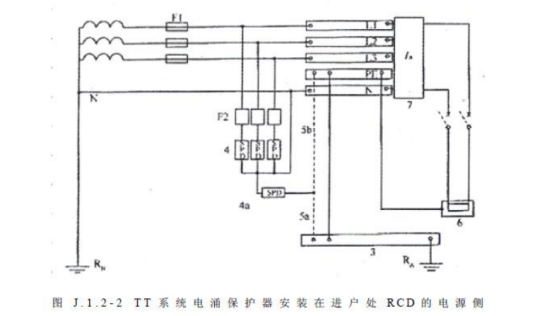

不同的接地方式，浪涌保護器怎么選型-TT系統

如圖所示：TT系統SPD安裝在RCD的電源側時，相線和PE線中不能直接連接，接線模式為3P+N模式，4個浪涌保護器中有一個充當了N和PE線之間的共模保護，而另外三個連接在L和N線之間實現的是差模保護。

TN-C系統：

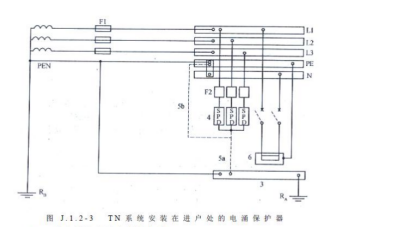

不同的接地方式，浪涌保護器怎么選型-TN-C系統

如圖所示：TN-C系統N線和PE線合并為一條線，稱為PEN線，此時電路系統中實際上為相線和PEN線單獨連接，為3P接線模式。

TN-S系統SPD安裝在RCD的負荷側時，使用4P接線模式，SPD安裝在RCD的電源側時，相線和PE線中不能直接連接，連線模式為3P+N模式。

TN-C-S系統：

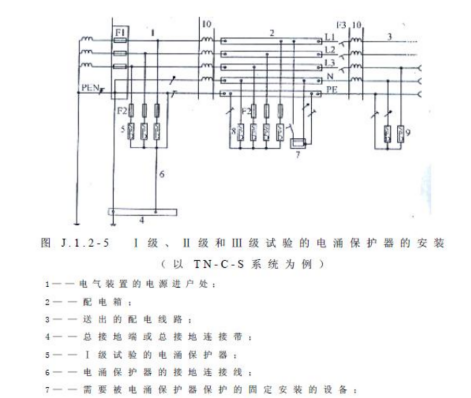

TN-C-S系統

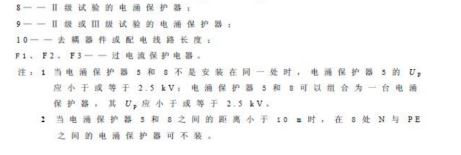

如圖所示：TN-C-S系統前部分為TN-C方式供電，后部分從PEN線中分出N線和PE線。在N與PE線的連接處SPD用3P，在N與PE線分開10m以后安裝SPD時用4P，即在N與PE線間增加一個。

IT系統：

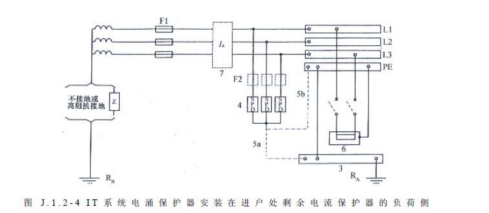

IT系統

不引出中線的IT系統，實際上只使用了3P的接線模式；引出中線的IT系統SPD安裝在RCD的負荷側時，使用4P接線模式；SPD安裝在RCD的電源側時，相線和PE線中不能直接連接，接線模式為3P+N。

浪涌保護器選型

杭州易造科技有限公司生產的浪涌保護器適用于各種接地系統的要求，有500多種規格型號，無損全檢技術，灌膠工藝，使得易造的浪涌保護器一致性好，新型一體化度集成設計，使得易造產品擁有大通流量，同時低UP的優點，目前主要用于軌道交通，風力發電，石油化工等行業電力系統，歡迎合作伙伴咨詢！
