風力發電電涌防護方案
發布時間:2024-10-12
瀏覽量:4744
作者:易造科技

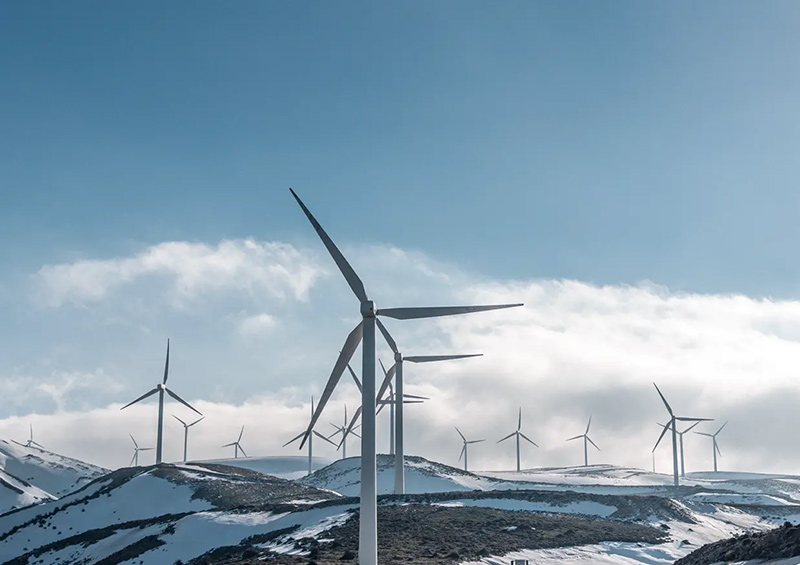

風力發電機通常安裝于疾風開闊的海上,丘陵或山脊上,風機所在位置的高度及開闊的地形,導致了風機的雷擊次數遠高于當地平均地閃密度下的雷擊次數。
風力發電機組內部集成了大量的敏感電子電氣元件,如果遭受雷擊(特別是葉片和發電機貴重部件遭受雷擊),除了損失修復期間的電費收入外,還要負擔受損部件拆裝和維修的巨大費用,因此,預防雷擊危害是確保風機安全運行的首要問題。
風力發電系統面臨的雷擊和電涌電壓的風險:
1. 雷擊直接擊中風機葉片或機艙等位置
2. 風機葉片等位置出現的上行先導
3. 雷電感應產生的電涌過電壓(如非直接雷擊形成的雷電電磁脈沖LEMP),會導致風機電氣和電子系統永久失效。

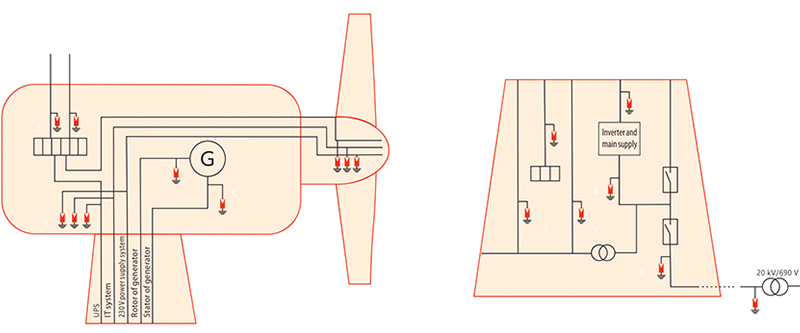

易造為風力發電提供全面而又高效的雷擊防護解決方案,根據 IEC 62305系列標準以及 IEC 61400-24對風機各個特殊部位的保護要求,確定風力發電系統SPD安裝和選用,必須要考慮:
1. 雷電防護區域(LPZ0…3);
2. SPD符合的測試電流波形 (8/20μs波形和10/350μs波形);
3. 電壓保護水平(SPD的Up值);
4. 供電系統電壓及制式(230/400 V 和400/690 V 系統、TN 和 TT 等);
5. 抗諧波干擾等
標準依據
1. IEC 62305《雷電防護》系列標準
2. IEC 61312《雷電電磁脈沖的防護》
3. IEC 61400-24《風力發電系統的防雷》
4. IEC 61643-11《接至低壓配電系統的電涌保護器》
5. GB 50057《建筑物的防雷設計規范》
