光伏發電電涌防護方案
發布時間:2024-10-12
瀏覽量：4740
作者：易造科技

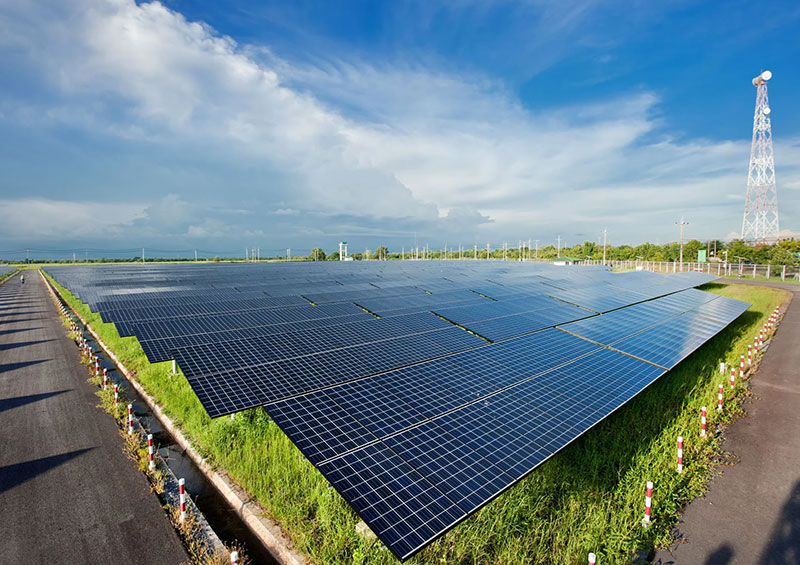

光伏發電系統由光伏電池板、匯流箱、逆變器、配電柜、蓄電池以及相應的總線控制系統等構成。由于耦合面、系統構造和室外特殊安裝環境的原因，光伏系統面臨著遭受雷擊和電涌電壓的風險：
1. 由于光伏陣列安裝位置的暴露特性，雷電直擊風險較高；
2. 雷電直擊(對光伏電池板的直擊)，間接影響(光伏組件，匯流箱，逆變器等電涌影響)對其他線路(信號線路直擊或電涌影響)；
易造為光伏系統提供全套優質可靠的電涌雷擊防護解決方案，在逆變器直流側、直流配電柜、直流匯流箱、逆變器交流側以及主配電箱處安裝浪涌保護器。
光伏系統電涌保護的選型要點：
1.防擊穿能力: 為防止擊穿，通流量是SPD的關鍵參數；
2.脫扣能力: SPD發生故障時及時脫扣可避免燃燒事故，如何確保及時脫扣是SPD設計時必須考慮的問題；
3.滅弧能力: 光伏直流系統中，電壓電流的頻率是恒定的，不在相位的過零點。相對于交流系統中的SPD，直流系統中的SPD在發生脫扣時，產生的電弧不容易自行熄滅，極易引發SPD的燃燒。無論對于SPD自身還是被保護系統，這都是不允許的，用于光伏的直流SPD自身須具備極高的滅弧能力。

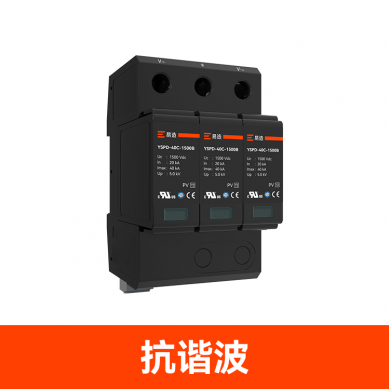

4.抗諧波能力: 交直流逆變器以及非線性負荷等因素都會造成諧波，會導致電壓長時間升高至千伏以上，SPD需具備抗諧波能力，確保自身不受損害。
標準依據:
1. EN 50539-11《光伏系統應用的電涌保護器》
2. IEC 61643-31《光伏系統應用的電涌保護器》
3. IEC 61643-32《接至光伏系統直流側的電涌保護器應用及選型》
4. IEC 62305《雷電防護》系列標準
5. IEC 61312《雷電電磁脈沖的防護》
6. IEC 61643-11《接至低壓配電系統的電涌保護器》
7. GB 50057《建筑物的防雷設計規范》
