浪涌保護器接線圖—專業防雷解答【杭州易造】

發布時間:2022-10-14 瀏覽量:4606 作者:易造科技-小胡

浪涌保護器,也叫防雷器,是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因?yàn)橥饨绲母蓴_突然產生尖峰電流或者電壓時,浪涌保護器能在極短的時間內導通分流,從而避免浪涌對回路中其他設備的損害。以下是有關“浪涌保護器接線圖”的詳細說明。

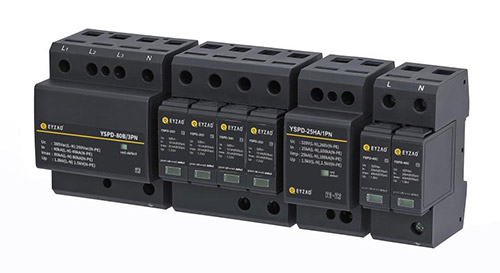

浪涌保護器



1.浪涌保護器怎么接

浪涌保護器接線的安裝方法:

()電源線路的各級浪涌保護器應分別安裝在線路進入建筑物的入口、防雷區的界面和靠近被保護設備處。各級浪涌保護器連接導線應短直,其長度不宜超過0.5m,并固定牢靠。浪涌保護器各接線端應在本級開關、熔斷器的下樁頭分別與配電箱內線路的同名端相線連接,浪涌保護器的接地端應以最短距離與所處防雷區的等電位接地端子板連接。配電箱的保護接地線(PE)應與等電位接地端子板直接連接。

(二)帶有接線端子的電源線路浪涌保護器應采用壓接;帶有接線柱的浪涌保護器采用接線端子與接線柱連接。


浪涌保護器接線方法



2.浪涌保護器接線圖

不同的場合有不同的用電需求,所以衍伸出來很多的電源系統,除了我們常見的單相系統外,還有TT系統、TN-C系統、TN-S系統等

因此浪涌保護器也開發了不同的型號來對應這些電源系統。

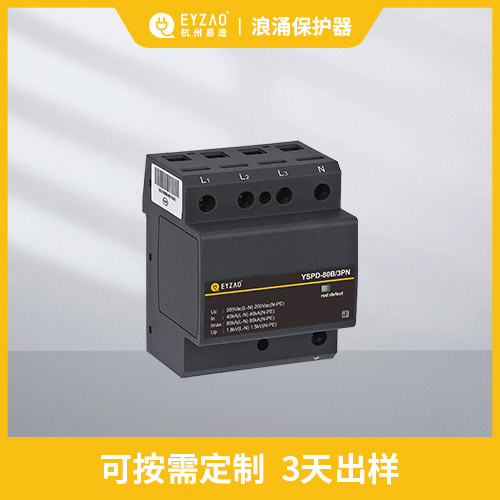

浪涌保護器接線圖-可按需定制



單相系統中浪涌保護器的接線,2P浪涌保護器都是以此為標準設計的,單相三線,上面兩孔L口接火線,N口接地線,下面的PE口接地線。

TT系統中浪涌保護器接線TT系統是電源系統有一點直接接地。設備外露導電部分的接地與電源系統的接地電氣上無關的系統。易造科技產品中的3P+1浪涌保護器都是以此為標準設計的,三相四線,上面三個L口分別連接三條火線,下面的N口接PEN線,右側的PE接地線。

TN-C系統中浪涌保護器的接線,TN-C系統是干線部分保護零線與工作零線完全共用的系統,適用于無爆炸危險和安全條件較好較好的場所。易造科技產品中的3P浪涌保護器都是以此為標準設計的,三相四線,上面三個L口分別連接三條火線,下面的PE口接PEN線。

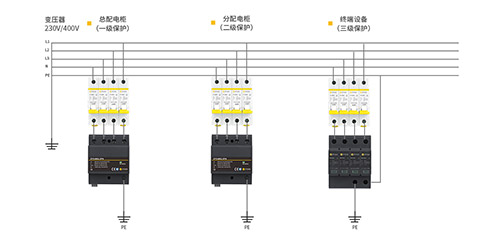

浪涌保護器接線圖


TN-S系統中浪涌保護器接線TN-S系統是具有作用保護零線,即保護零線與工作零線完全分開的系統,適用于危險性較大或安全要求較高的場所。易造科技產品中的4P浪涌保護器都是以此為標準設計的,三相五線,上面三個L口分別連接三條火線,右側的N口接零線下面的PE口接地線


-End-


易造防雷浪涌保護器防雷器主要優勢

易造復合型浪涌保護器20年設計壽命,小體積大通流,低殘壓、高TOV耐受1800V;MG串聯技術,0漏流0續流;密封型結構無外泄電弧,不起火。


易造電涌保護器采用鏈?zhǔn)椒烹娂夹g(shù),實現了SPD的能量自動協調功能,安裝時無需考慮兩級SPD間的距離,第二級SPD可以直接安裝于第一級SPD后端,安裝更方便!


易造浪涌保護器外殼采用PA66高阻燃絕緣材料,符合UL94V-0 RoHS REACH,一體化設計防震防潮耐高溫,易造電涌保護器廣泛應用于電力、新能源、通訊、建筑、軌道交通、石油石化等多個領域。


易造防雷浪涌保護器(防雷器)的主要優勢


杭州易造是浙江省科技型企業,高品質防雷設備生產廠家,擁有全套風電浪涌保護器生產技術。主要生產一級浪涌保護器二級浪涌保護器三級電涌保護器信號防雷器直流防雷器風電浪涌保護器等全系列防雷模塊,產品通過了UL、CSA、TUV、CQC、CE等權威認證,1500+規格型號,可滿足所有低壓設備的電涌防護要求。
