電涌保護器選型和安裝注意事項-點擊了解-易造防雷

發布時間:2024-02-12 瀏覽量：1233 作者：易造科技-小古

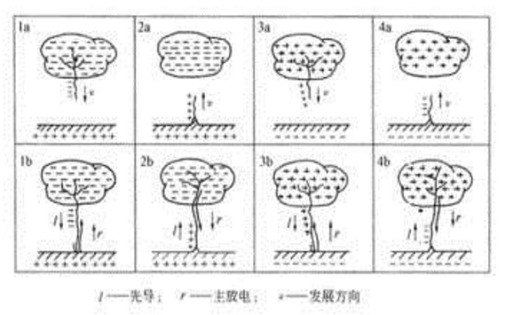

雷電是一種連續放電的重復擊穿過程，主放電并非一次完成，它有多次重復過程，一般為6-15次，最多可達40多次。

電涌保護器選型和安裝注意事項

電涌保護器(SPD)是用于泄放雷電流的防雷裝置，被并聯安裝在線路上，通過泄放電涌電流、限制電涌電壓來保護電子設備。

目前防雷所存在的問題

① 防雷產品選型不當，防雷失效。

② 后備保護裝置誤斷，防雷失效。

③ 后備保護裝置雷擊損壞，防雷失效。

④ 后備保護裝置選擇不當，SPD發熱起火。

⑤ 未確保UP/F＜UW，防雷失效。

那么這些問題該如何解決呢？

我們先來看防雷的相關標準：

GB50057-2010中4.3.8-4/5強條要求：應在低壓電源線路引入的總配電箱、配電柜處裝設I級試驗的電涌保護器。電涌保護器的電壓保護水平值應小于或等于2.5kV。每一保護模式的沖擊電流值，當無法確定時應取等于或大于12.5kA。

GB50057-2010中J.1.2要求：安裝電涌保護器制造廠要求裝設過電流保護電器。

GB 50343-2012中5.4.3要求：進入建筑物的交流供電線路，在線路的總配電箱等LPZ0A或LPZ0B與LPZ1區交界處，應設置Ⅰ類試驗的浪涌保護器或Ⅱ類試驗的浪涌保護器作為第一級保護；在配電線路分配電箱、電子設備機房配電箱等后續防護區交界處，可設置Ⅱ類或Ⅲ類試驗的浪涌保護器作為后級保護。

GB 50343-2012中5.4.4要求：浪涌保護器設置級數應綜合考慮保護距離、浪涌保護器連接導線長度、被保護設備耐沖擊電壓額定值UW等因素。各級電涌保護器應能承受在安裝點上預計的放電電流，其有效保護水平UP/F應小于相應類別設備的UW 。

根據以上防雷標準，我們在電涌保護器選型和安裝時應注意以下幾點：

01電涌保護器

① 就其安裝的位置必須能分別耐受Ⅰ、Ⅱ級試驗，保證防雷持續有效。

② T1級產品須滿足Iimp(10/350μs)≥12.5kA，Up≤2.5kV，T1級產品，主要考慮其有更高的耐受能力。

③ T2級產品須滿足8/20μs波形Ⅱ級試驗，Up≤2.5kV，In和Imax值視項目情況而定，通常民用項目選擇Imax(8/20μs)≥40kA。

④ 對于醫院、研究機構、鐵路、航空、機房等項目，在保護精密儀器設備時可加裝T3級產品，須滿足8/20μs波形Ⅱ級試驗，此時要考量更多的是電壓保護水平，需選擇Up值更低的產品。

02.SPD過流保護裝置(后備保護器)

① 其安裝的位置必須能分別耐受Ⅰ、Ⅱ級沖擊不誤斷，不損壞、保證防雷持續有效。

② SPD漏電流超標時，能迅速切斷工頻電流，防止SPD 發熱起火。

③ 其短路分?jǐn)嗄芰σ銐虼蟆?/span>

03.防雷支路的UP值

① 有效保護水平UP/F應小于相應被保護設備的UW（被保護設備的設備絕緣耐沖擊電壓額定值），即 UP/F＜UW ，方能保證防雷有效。

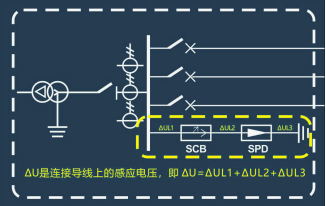

UP/F=ΔU+Up(spd)+Up(后備保護器）

ΔU是連接導線上的感應電壓，即 ΔU=ΔUL1+ΔUL2+ΔUL3

② 按被保護設備的位置，選擇適當?shù)碾娪勘Ｗo(hù)器和后備保護器。

③ 安全有效的接地、合理布線。

綜上所述，我們在電涌保護器的選型和安裝時，應嚴格按照標準的要求來執行，應選擇高質量的電涌保護器，能耐受連續的雷電流沖擊，后備保護器能迅速切斷短路電流，保護SPD不起火，在安裝時注意合理接線，保證UP/F＜UW。

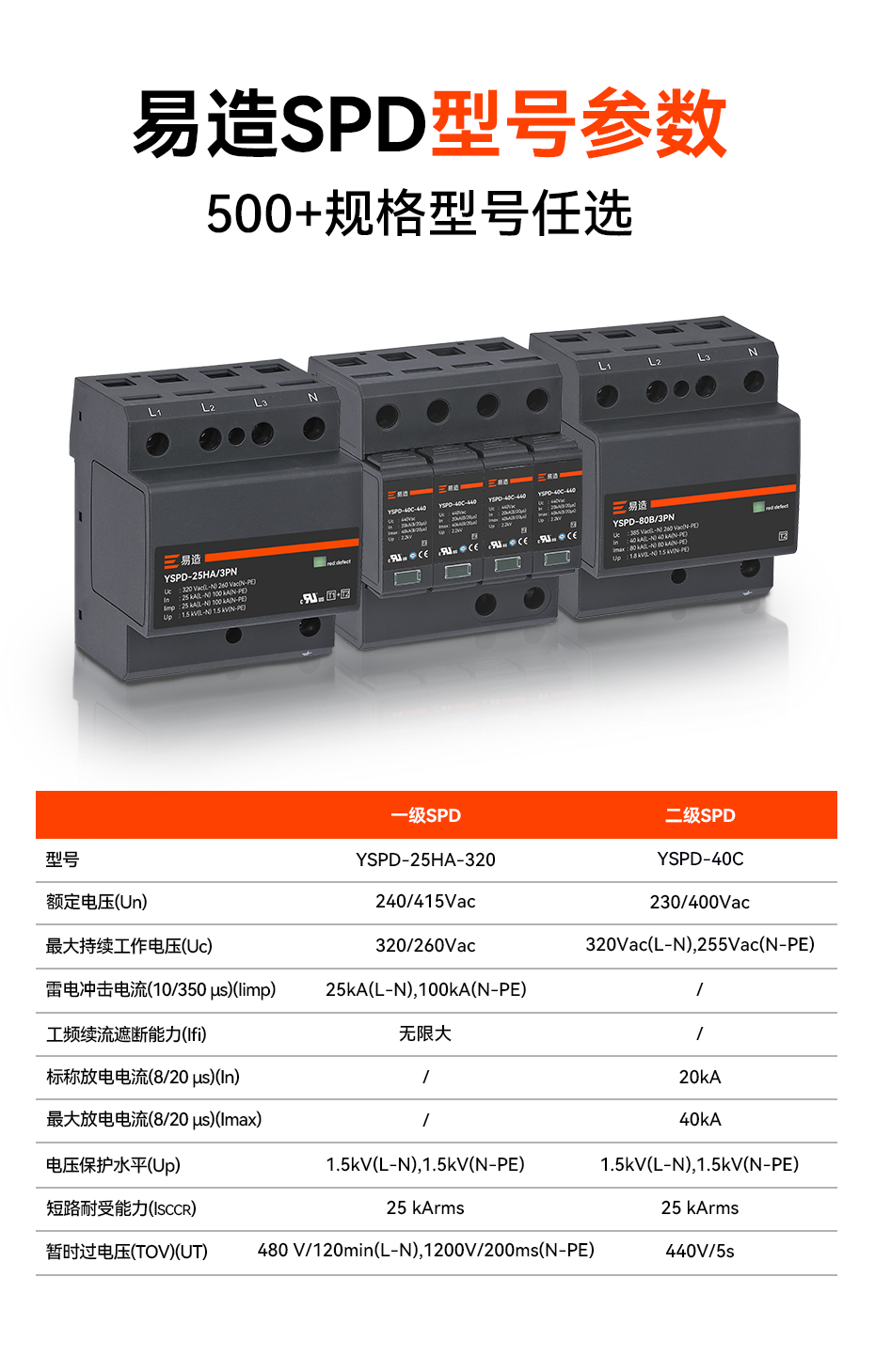

易造生產的電涌保護器屬于復合型結構，高度集成一體化，耐受沖擊能力強，UP值低，同時具備開關型和限壓型電涌涌保護器的優點，歡迎垂詢！

-End-

易造防雷浪涌保護器的主要優勢：

易造復合型防雷電源SPD專用浪涌保護器，20年設計壽命，一體式組合低壓電源防雷器小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封結構無外泄電弧，不起火。

易造三相、單相、混合型防雷浪涌模塊采用鏈?zhǔn)椒烹娂夹g(shù)，實現了防雷SPD的能量自動協調功能，安裝時無需考慮兩級電源交流SPD間的距離，t1、一類、一級SPD防雷器可以直接安裝于t2、ii、二級防雷浪涌保護器后端，安裝更快捷！

易造國產優質浪涌保護器品牌廠家，外殼采用PA66高阻燃絕緣防護材料，符合UL94V-0 RoHS REACH認證，一體式復合型組合設計防震防潮耐高溫，易造低壓防雷電源專用防雷器、交流雷電雷擊電涌SPD模塊等浪涌保護器廣泛應用于家用、配電箱、配電柜、消防、光伏、通訊、設備、系統、機房、電網、加油站、變電所、工廠、小區、電梯、控制柜、工業、新能源、通訊、建筑、軌道交通、石油石化等多個領域。

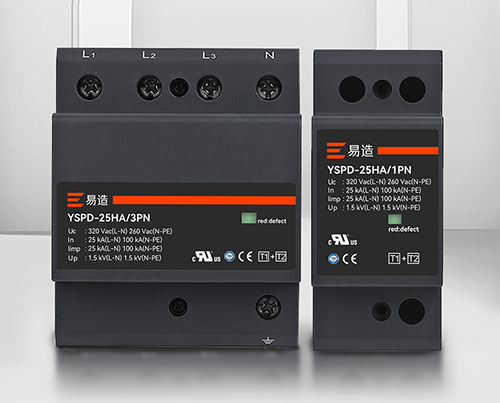

易造復合型浪涌保護器
