光伏直流SPD可以不用安裝后備保護裝置(Fuse)嗎?——為你答疑解惑【易造防雷】
隨著國標GB51348的發布,國內的斷路器型浪涌后備保護器在各行業領域得到了快速的應用,但是由于直流的特性,目前斷路器后備技術方案無法滿足高壓直流的要求,因此在光伏領域,直流浪涌保護器的后備保護裝置仍然用GR類或GPV類(熔斷器)作為其后備保護,其特點是價格高且無法確保光伏直流SPD不起火。那么,光伏直流SPD可以不用后備保護裝置嗎?既然沒有可靠的后備保護裝置,SPD自己是否能解決短路脫扣的問題呢?
我們來看一組TUV實驗室測試數據:
TUV的短路耐受測試:對于兩片MOV串聯的SPD(典型代表是“Y”型電路),首先故意短路一片MOV,只使用1片MOV單獨耐受Ucpv(直流SPD的最大直流工作電壓),對于單片的SPD,則使用壓敏電壓為原先50%的同截面、同配方的MOV測試,實際上也是相當于人為短路了50%。分別測試10A、Iscpv(廠家聲稱的短路耐受能力),2.7*Iscpv,每個電流等級3個隨機抽樣樣品。
測試目標:SPD必須從電網斷開,除了脫離器動作并給出清晰指示外,不能有其它任何損壞(包括冒煙,燃燒,甚至IP等級破壞等)。
TUV測試結果如下:
a. 當測試2.7倍Iscpv 時(2700A),三個試品分別在1.43s,1.63s 和1.66s時脫離器動作,斷開電網,實際測試電流為2742.68A。
b. 當測試 Iscpv 時(1000A),三個試品分別在3.92s,3.84s和3.67s時脫離器動作斷開電網,實際測試電流為1018.8A。
c.當測試10A時,三個試品分別在7.82s,8.02s和8.56s時脫離器動作,斷開電網,實際測試電流為10.34A。

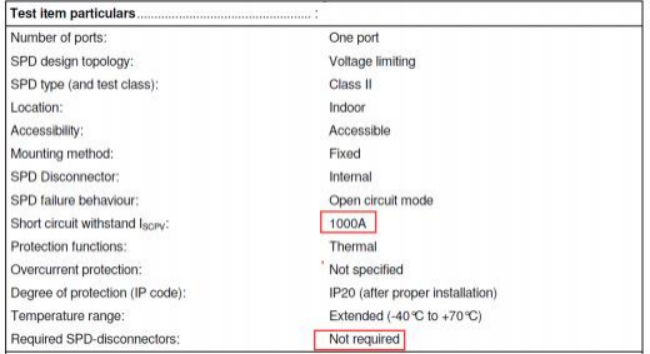

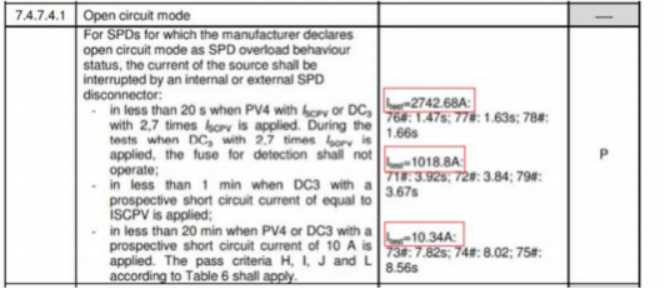

TUV 測試報告截圖:
光伏直流SPD內MOV的特性表現為熱擊穿,它是一個漸變過程,不會突變。對于易造特殊結構的SPD,在MOV還沒有達到熱擊穿的時候,SPD的脫離裝置就已經斷開了,斷開時間在1s內完成。也就是說,即使在極端情況下,其中1個MOV擊穿短路了,另1個MOV也可以在極短的時間內(ms級)從電路里安全斷開(MOV沒有短路,只是脫離裝置動作),避免了起火燃燒。
綜上,在系統電流低于2700A時,易造的光伏直流SPD系列可以不用fuse (TUV實測數據)就可以安全脫扣。當然,超過2700A也可以不用Fuse,技術推算在10kA內,不裝 fuse是安全的,但是沒有測試數據。一般來說,MW機的系統電流不會超過2000A。
易造光伏直流SPD系列均經過德國TUV認證,其嚴謹和全面的測試保證了SPD的可靠性。在進行全程測試時,尤其是與串聯Fuse后備保護裝置關系最大的短路耐受測試時,都沒有串聯Fuse(標準要求可以串聯Fuse)。只要系統開路電壓<SPD的Ucpv,易造直流系列SPD都可以不用串聯Fuse作為后備保護裝置,用戶可以放心使用。
