探秘光伏直流浪涌保護器的內部結構-值得一看【杭州易造】
光伏發電以清潔高效的發電方式，逐漸在新能源行業占據越來越大的比重。在防雷設計上，對于光伏系統我們也會采用特殊的光伏直流浪涌保護器來保護相關設備的運行安全。今天，小編就帶大家來好好了解一下光伏直流浪涌保護器的內部結構。
易造光伏直流浪涌保護器通常安裝在光伏系統中的光伏模塊，匯流箱，直流配電柜以及逆變器的直流側。根據防雷分區它通常有Ⅰ級和Ⅰ+Ⅱ級兩種浪涌保護器，根據它所要承受的光伏電壓大小，通常分為200,600,1000,1200,1500等型號。雖然它有能夠承受1500V光伏電壓的型號，但是對于單P的浪涌保護器來說，通常情況下最多只能承受900V的光伏電壓。那么它是怎么做到承受1500V的光伏電壓的呢？

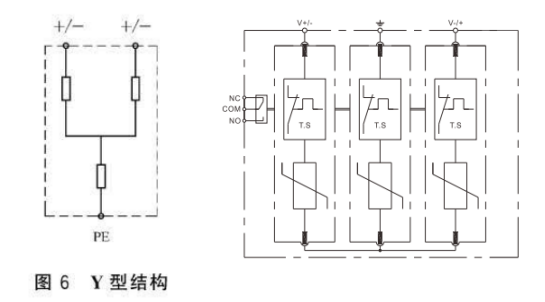

在光伏直流浪涌保護器的內部組成上，存在幾種特殊結構，它們分別是Y型結構、U型結構、L型結構、△型結構。以Y型結構為例，它由3P組成，根據易造光伏直流浪涌保護器的原理圖不難看出它的正負端間相當于有2P浪涌保護器串聯，因此它的正負端能承受達到了1800V，滿足了1500V的要求。如上右圖所示是實際接線圖，左邊右邊接電源正負端，中間1P接地。最左邊還有一個遙信端子，用于監測浪涌保護器是否正常工作。有了這種特殊的Y型接法浪涌保護器，易造光伏直流浪涌保護器就能承受高壓直流電，從而保護直流端的相應組成部分了。
通過這篇文章的介紹，相信大家對于光伏直流浪涌保護器的內部結構有了清晰的了解，關于易造光伏直流浪涌保護器，您還想進一步了解，請咨詢易造小編。
-End-
易造復合型浪涌保護器，20年設計壽命，小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封型結構無外泄電弧，不起火。
易造電涌保護器采用鏈式放電技術，實現了SPD的能量自動協調功能，安裝時無需考慮兩級SPD間的距離，第二級SPD可以直接安裝于第一級SPD后端，安裝更方便！
易造浪涌保護器外殼采用PA66高阻燃絕緣材料，符合UL94V-0 RoHS REACH，一體化設計防震防潮耐高溫，易造電涌保護器廣泛應用于電力、新能源、通訊、建筑、軌道交通、石油石化等多個領域。
杭州易造是浙江省科技型企業，高品質防雷設備生產廠家,擁有全套風電浪涌保護器生產技術。主要生產一級浪涌保護器、二級浪涌保護器、三級電涌保護器、信號防雷器、直流防雷器、風電浪涌保護器等全系列防雷模塊，產品通過了UL、CSA、TUV、CQC、CE等權威認證，1500+規格型號，可滿足所有低壓設備的電涌防護要求。
