避雷線的保護范圍如何計算？看完這篇就會了！【易造防雷】

發布時間:2022-12-19 瀏覽量：9541 作者：易造科技-小田

　　避雷線的保護范圍，以保護角(通過避雷線的鉛垂線與連接避雷線和外側導線的直線的夾角)來表示。下面易造小編就為您介紹，避雷線的保護范圍如何計算！

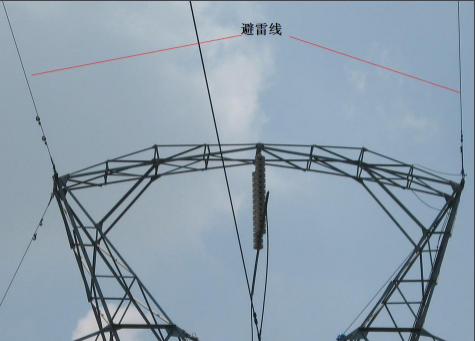

避雷線照片

　　避雷線的保護角越小，保護效果越好。而保護角的大小，應根據線路電壓等級和重要性、線路經過地區的雷電活動情況，以及桿塔結構型式等因素來考慮，一般采用20°~30°。35~60kV線路，多采用30°的保護角;但線路經過山區時，最好不大于25°。高度超過40m的大跨越高桿塔，宜采用20°左右的保護角。若裝設兩根避雷線時，可采用20°的保護角。另外，在設計和安裝時為使避雷線對輸電導線的保護角小于30°，就必須使避雷線和橫擔保持一定距離，且越長越好。

　　還有，避雷線應比輸電導線拉得緊一些，則避雷線比輸電導線弧垂就小一些，在電桿跨距中間就提高了它的高度;當輸電線被風力向旁邊吹動時，仍在其保護范圍之內，不致遭受雷擊。

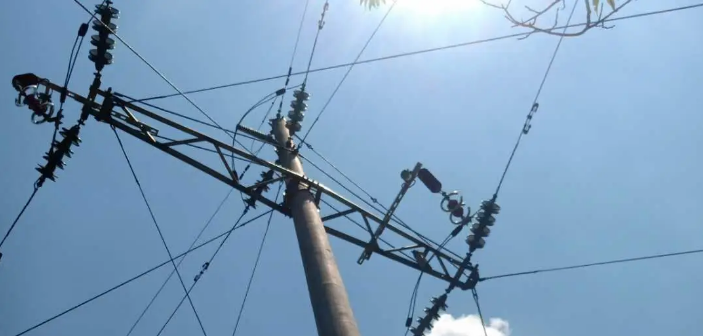

避雷線

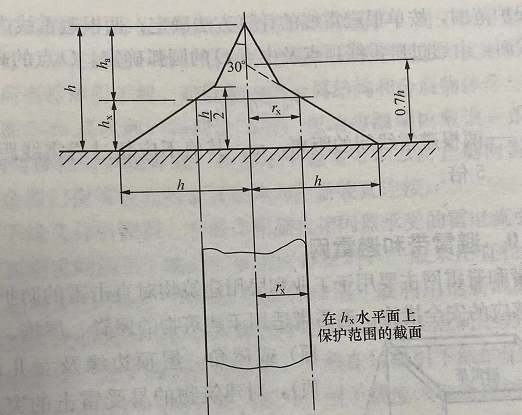

　　單根避雷線的保護范圍，如下圖所示。由單根避雷線的頂點向下作與其垂線成30°的斜線，構成保護空間的上部。從距離底部兩側各為h(避雷線的高度)處向避雷線0.7h高度處作連接線，與上述30°斜線相交，交點以下的斜線內部構成保護范圍的下部。在被保護物高度hx的平面上，它的每側保護寬度為rx，可由下列經驗公式計算:

避雷線的保護范圍計算公式

　　p-高度影響系數;當h≤30m時，p=1。

　　兩根等高避雷線的保護范圍，如下圖所示。

避雷線的保護范圍計算公式

　　兩根等高平行避雷線兩外側的保護范圍，按單根的計算方法確定;兩根避雷線內側的保護范圍的橫截面，由通過其頂點及中點O的圓弧確定。O點的高度為下圖：

避雷線的保護范圍計算公式

　　D-兩根避雷線間的距離，m;其值不應超過其距導線高度的5倍。

　　通過上述介紹，您是不是清楚知道了避雷線的保護范圍計算方法了，如您想要了解更多的雷電資訊知識，歡迎致電13372405168。
