浪涌保護器接線圖-20年經驗沉淀技術精心繪制--易造防雷
在我們生活中，根據不同的用電場合衍生出了許多不同的電源系統。電源系統除了常見的單相系統，還有三相系統。電源系統根據零線地線的設計又分為TN-C,TN-S,TN-C-S,TT和IT系統。那么浪涌保護器在不同的電源系統內是怎么接線的呢？今天，小編帶大家詳細地了解一下浪涌保護器的接線圖。

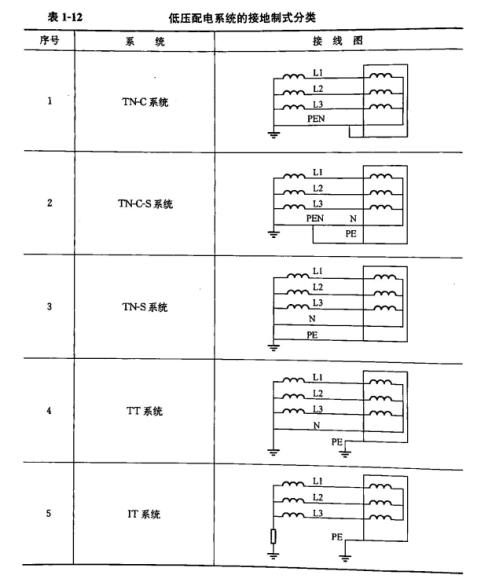

在了解浪涌保護器的接線圖前，我們需要先對三相電源系統的種類有所了解。TN系統是生活中較為常見的電源系統，它又細分為TN-C,TN-S,TN-C-S系統。其中TN-C系統中，零線與地線合并為一條“PEN”線；TN-S系統中，零線與地線是分開的兩條線；TN-C-S系統則是將兩個系統合并，一半是TN-C系統，一半是TN-S系統。除了TN系統還有TT系統，TT系統中只有一條零線，其余部分直接接地，沒有地線。IT系統則是將N線也簡化成一個接地電阻，其余部分直接接地，既沒有零線，也沒有地線。在設計浪涌保護器的接線圖前，我們應先確認電源系統的種類。

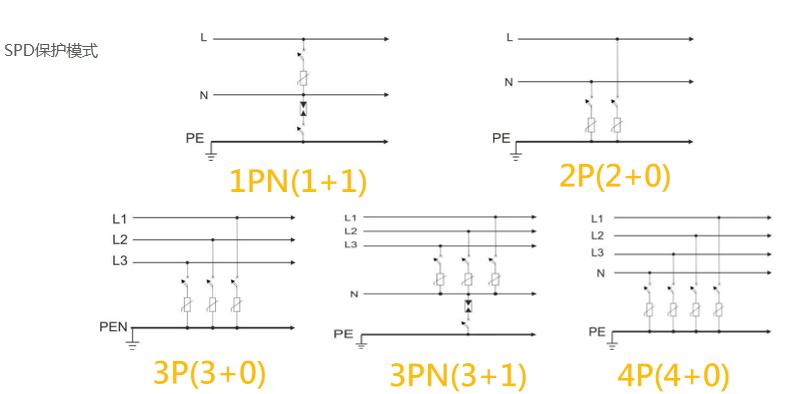

浪涌保護器的接線圖，在確認好電源系統種類后，我們應當確定浪涌保護器的接線方法。浪涌保護器根據保護種類分為4P共模保護和3PN全模保護。其中4P共模保護指的是三條相線與一條零線上各接一個浪涌保護器，地線則是直接接地，該接法能提供對閃電的共模保護。3PN全模保護則是三條相線上各接一個浪涌保護器，在三條相線的干路上，再并聯一個浪涌保護器。3PN在提供共模保護的同時，還能提供差模保護，更加的安全。
在確定了電源系統和浪涌保護器的接線方法后，就能畫出適合的接線圖了。希望大家在閱讀完這篇文章后，能夠順利的設計出合適的浪涌保護器接線圖。如果有其它相關的問題，歡迎來電咨詢133-8651-1449。
-End-
易造復合型浪涌保護器，20年設計壽命，小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封型結構無外泄電弧，不起火。

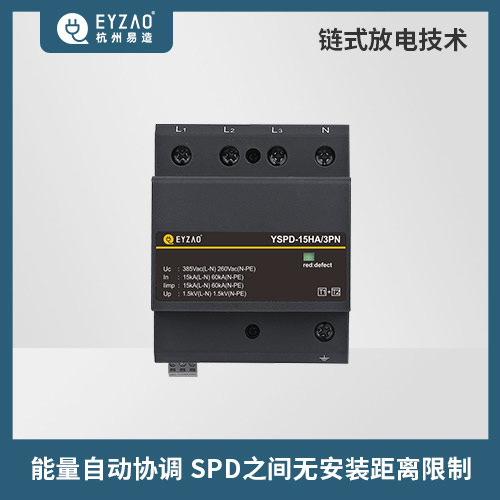

易造電涌保護器采用鏈式放電技術，實現了SPD的能量自動協調功能，安裝時無需考慮兩級SPD間的距離，第二級SPD可以直接安裝于第一級SPD后端，安裝更方便！
易造浪涌保護器外殼采用PA66高阻燃絕緣材料，符合UL94V-0 RoHS REACH，一體化設計防震防潮耐高溫，易造電涌保護器廣泛應用于電力、新能源、通訊、建筑、軌道交通、石油石化等多個領域。
杭州易造是浙江省科技型企業，高品質防雷設備生產廠家,擁有全套風電浪涌保護器生產技術。主要生產一級浪涌保護器、二級浪涌保護器、三級電涌保護器、信號防雷器、直流防雷器、風電浪涌保護器等全系列防雷模塊，產品通過了UL、CSA、TUV、CQC、CE等權威認證，1500+規格型號，可滿足所有低壓設備的電涌防護要求。
