易造新聞

發布時間:2022-07-10 瀏覽量：9235 作者：易造科技-小易

我們經常看到電源3PN和4P的型號，很多人不明白他們之間的區別，比較困惑，今天易造小編來給大家介紹三相防雷器4P和3PN有什么區別。

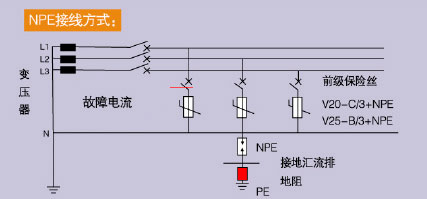

防雷器4P和3PN有什么區別-NPE接線方式

圖1

圖1是三相電源防雷器3PN的接線圖，可以看出3PN防雷器可以同時防護相對地，相對中性線（N線），中性線（N線）對地（PE線）3處的過電壓，其保護性能比較全面。

防雷器4P和3PN有什么區別-普通接線

圖2

圖2是三相電涌保護器4P的接線圖，SPD直接連接在相線與地線之間，其回路阻抗主要是接地電阻，不同的地方接地電阻值會有差異。

當電網發生故障時，形成的故障電壓長期高于電源防雷器的最大持續工作電壓Uc,導致電涌保護器損壞產生回路故障電流。在接地電阻值過高或地線接觸不良的情況下，流經4P浪涌保護器的短路電流很小，不足以使后備保護器斷開，最后可能造成防雷器損壞或起火。

在電網發生故障時，3PN浪涌保護器即使在接地電阻值過高或地線接觸不良的情況下，SPD接在相線與零線之間，回路阻抗主要來自變壓器和供電電纜，阻抗低，故障電流很大，可讓后備保護器迅速斷開，從而防止SPD遭到損壞起火，所以3PN防雷器相對4P防雷器使用壽命會更長。

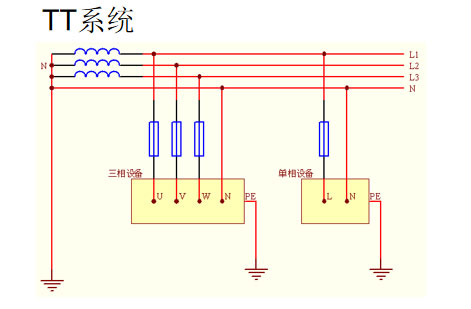

TT系統要求一定要安裝3PN浪涌保護器。原因是TT系統中PE是連接在箱體外殼上，使用4P防雷器L到PE之間的電流會繞過RCD進入到TT系統后面的設備外殼中，應為設備外殼也是多點接地的，所以人一旦接觸到設備外殼就會有觸電風險，為了防止觸電，所以TT系統應該使用3PN浪涌保護器。

防雷器4P和3PN有什么區別-TT系統

綜上，3PN結構的防雷器不會造成設備對地電壓升高，而且也能防止觸電，因此3PN比4P結構的三相電源SPD更安全也更加通用。因此，當設計人員在不知道如果選擇浪涌保護器時，選擇3PN結構的浪涌保護器是不會出錯的。

-End-

易造防雷浪涌保護器（防雷器）的主要優勢：

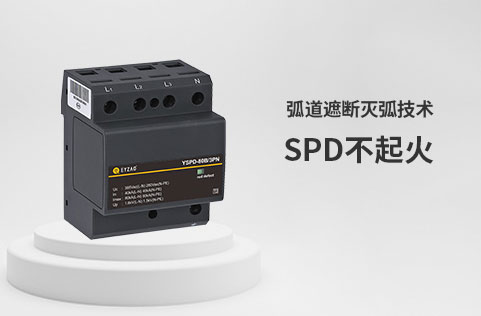

易造復合型浪涌保護器，20年設計壽命，小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封型結構無外泄電弧，不起火。
